年产10万–20万吨脱硫石膏粉蒸汽桨叶干燥+沸腾炉煅烧完整技术方案
本项目旨在建设一条高效、节能、环保的脱硫石膏资源化利用生产线，年处理湿基脱硫石膏约30万–60万吨（视含水率而定），最终产品为建筑用β型半水石膏粉（即“脱硫建筑石膏”），产能覆盖10万至20万吨/年。整条生产线以“低温蒸汽桨叶干燥 + 沸腾炉动态煅烧 + 陈化冷却 + 精细筛分与均化包装”为核心工艺路径，实现从电厂烟气脱硫副产物到高附加值建材产品的全流程转化。
一、原料特性与目标产品要求
脱硫石膏来源于燃煤电厂湿法石灰石-石膏法烟气脱硫系统，属化学合成二水硫酸钙（CaSO?·2H?O），其主要特征如下：
初始含水率：10%–15%（游离水），部分可达18%
结晶形态：板状晶体为主，粒度较细（D50约为30–60μm）
杂质含量低，白度高（≥85%），优于天然石膏
含少量氯离子、可溶盐及未反应石灰，需在工艺中控制累积
目标产品为符合《GB/T 9776-2008 建筑石膏》标准的β型半水石膏粉（β-CaSO?·0.5H?O），主要用于纸面石膏板、抹灰砂浆、自流平材料等领域，要求：
终水分 ≤ 0.2%
半水相含量 ≥ 75%
无过烧或欠烧现象，凝结时间稳定
强度性能达标：抗折强度 ≥ 2.5 MPa，抗压强度 ≥ 4.0 MPa
粒径分布可控，流动性好，便于后续应用
二、年产10万 20万吨脱硫石膏粉的蒸汽桨叶干燥+沸腾炉煅烧生产线总体工艺流程设计

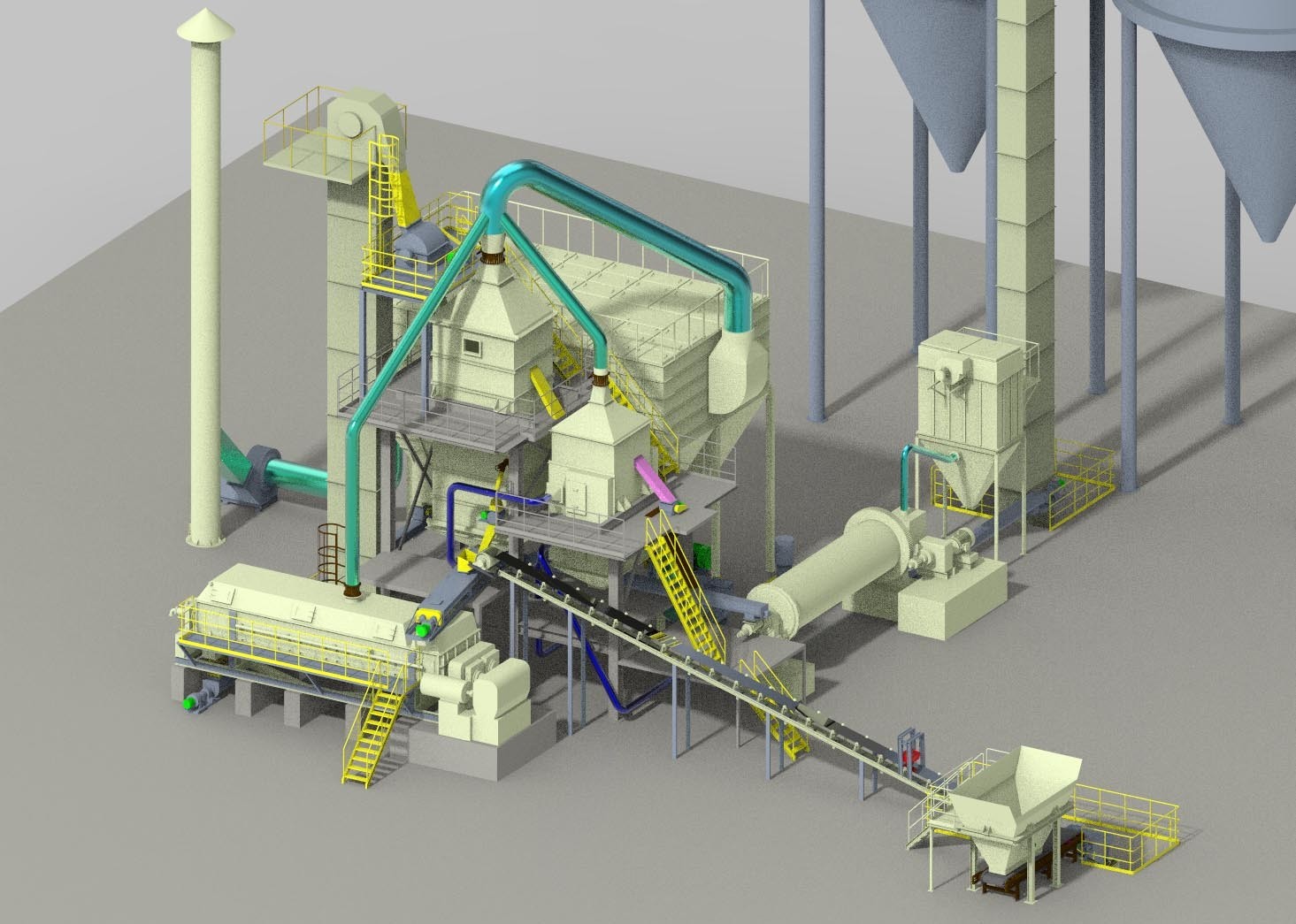

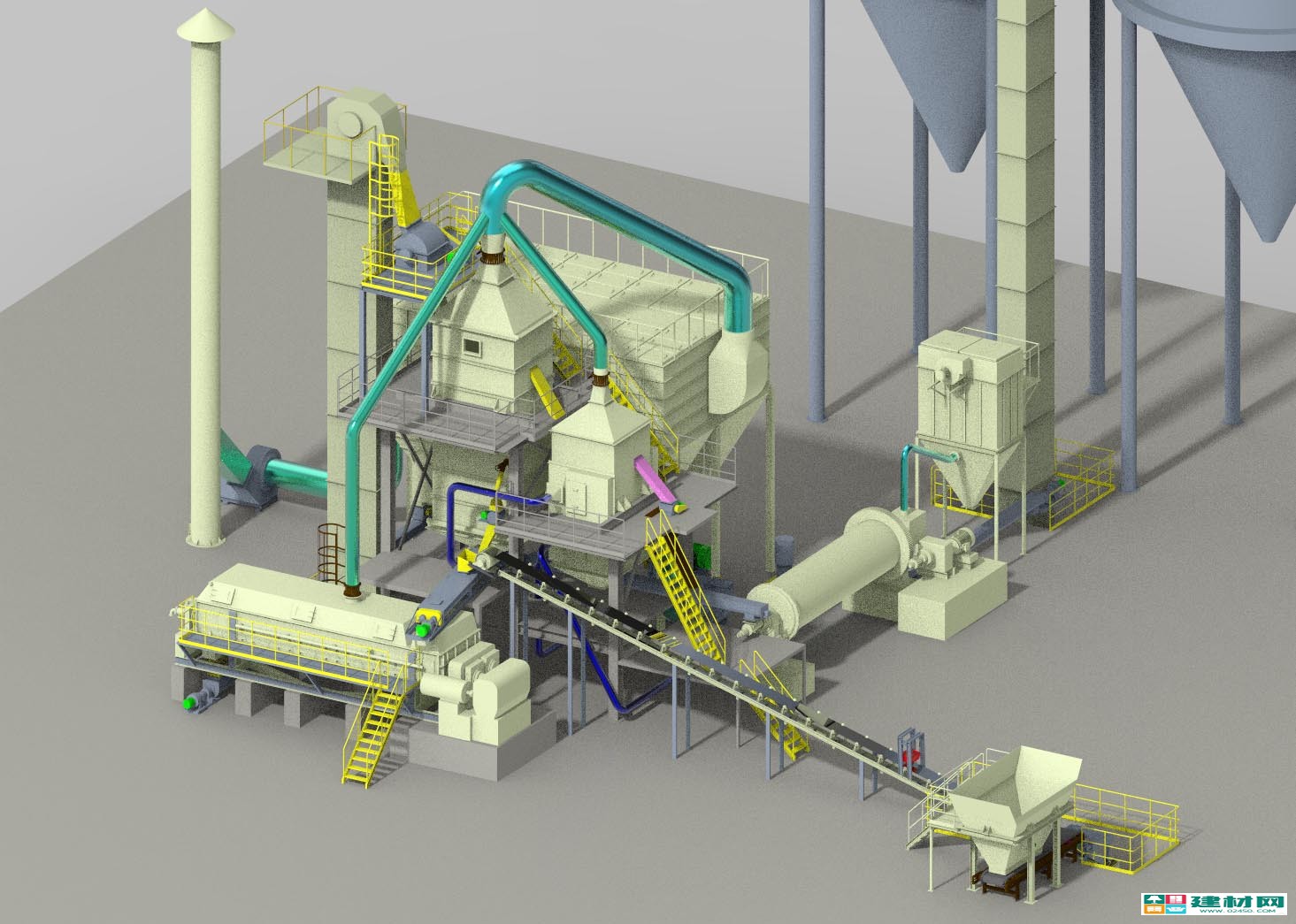

整条生产线分为五大功能单元：储存给料系统 → 蒸汽桨叶干燥系统 → 缓冲过渡系统 → 沸腾炉煅烧系统 → 冷却陈化与成品处理系统，辅以热力供应、除尘净化、自动控制等配套系统。
原料储存与均匀给料
湿脱硫石膏由密闭运输车辆送入封闭堆棚暂存，避免雨淋和二次污染。通过铲车或皮带输送机送至高位缓冲料仓，料仓底部设振动疏松装置和螺旋给料机，确保连续稳定出料，防止架桥和堵塞。给料量根据下游负荷自动调节，保障系统运行平稳。
蒸汽桨叶干燥阶段
湿料经计量螺旋进入间接加热式蒸汽桨叶干燥机。该设备采用空心桨叶结构，内部通入0.6–1.0 MPa饱和蒸汽作为热源，通过对流传导方式将热量传递给物料表面，实现温和脱水。
干燥过程在密闭负压环境下进行，蒸发水分由引风机抽出，经冷凝回收部分冷凝水后，尾气进入洗涤塔处理达标排放。干燥后物料含水率降至≤2%，温度升至约110℃，呈松散颗粒状态，利于后续煅烧。
此阶段关键在于控制干燥速率与温度梯度，避免局部高温导致提前脱水生成不稳定相，同时减少粉尘逸散。
中间缓冲与稳流输送
干燥后的低含水石膏粉进入保温型中间缓冲仓，配备料位计与破拱装置，保证向煅烧系统连续供料。通过变频调速的旋转阀或链式输送机，将物料匀速送入沸腾炉进料口，实现流量精准匹配。
沸腾炉动态煅烧核心环节
采用内循环式沸腾炉作为主煅烧设备，炉体为立式圆筒形结构，内部设有布风板和多级挡板，底部通入洁净热空气（或烟道气）形成流态化床层。
物料自上而下进入炉膛，在高温（160–180℃）气流作用下剧烈翻滚，与热介质充分接触，完成二水石膏向半水石膏的可控脱水反应：
CaSO?·2H?O + 热量 → CaSO?·0.5H?O + 1.5H?O↑
沸腾状态使物料受热均匀，停留时间可通过进风量和加料速度调节（通常为15–30分钟），确保转化率达标且不产生过烧。炉内设置多点测温探头实时监控各区温度，防止局部超温结块。
燃烧供热系统可选用天然气、生物质颗粒或清洁煤粉锅炉产生的热风，经高效过滤后送入炉底，排烟经旋风+布袋除尘后达标排放。
煅后冷却与陈化处理
出沸腾炉的高温石膏粉（约140–160℃）首先进入脉冲式气流冷却器或流化床冷却器，利用环境空气或制冷空气快速降温至60℃以下，终止晶相变化，稳定物性。
随后进入陈化仓进行物理陈化（停留时间6–24小时），促进晶体内应力释放和残余水分平衡，提升粉体流动性和施工性能。
筛分均化与包装
陈化后的石膏粉经振动筛去除结团颗粒（筛网孔径一般为1.0 mm），筛上物返回破碎或单独处理。合格细粉进入大型均化仓，通过重力混合实现品质一致性。
最终产品可根据市场需求选择散装输出（罐车运输）或自动包装机定量装袋（25 kg/包），全过程密闭操作，配备脉冲布袋除尘器，确保车间环境清洁。
三、核心设备选型与关键技术参数

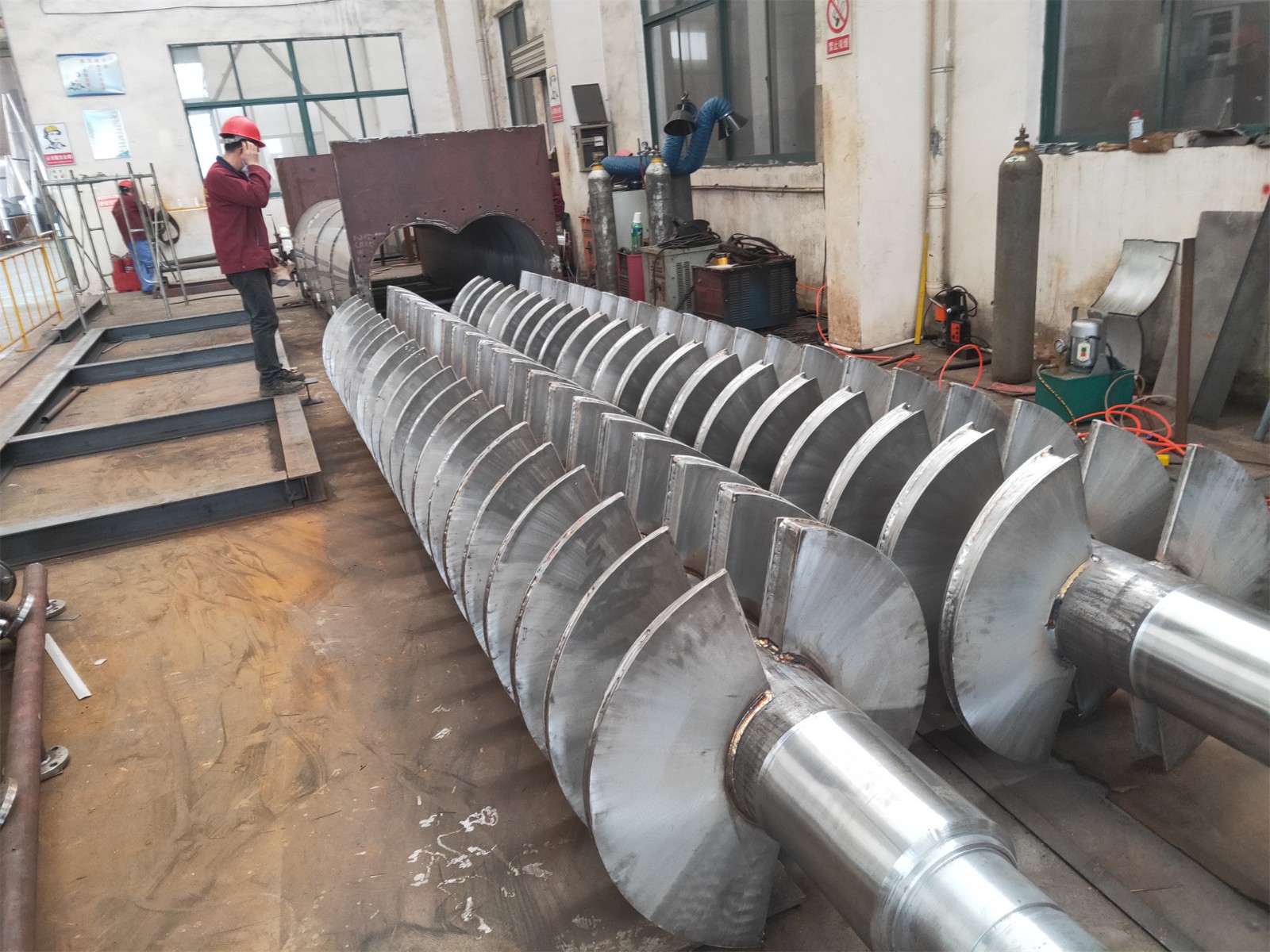

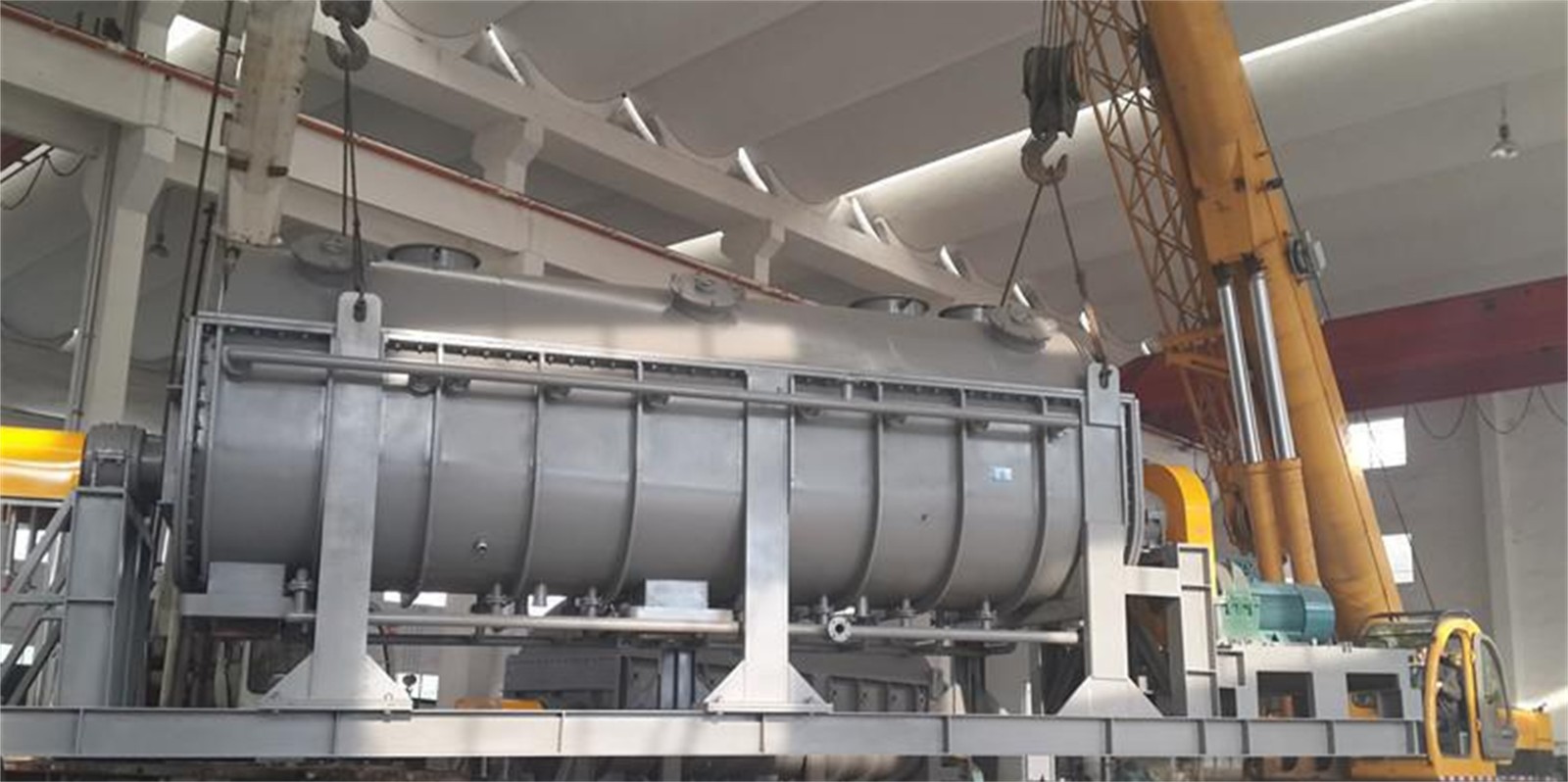

蒸汽桨叶干燥机
选用双轴桨叶式间接干燥机，材质为Q345R+不锈钢复合板或全316L不锈钢，适应弱酸性环境。单台处理能力按年产规模配置，例如：
对于20万吨/年线，需配置两台Φ1.2×12 m规格设备，总传热面积达300 m2以上
蒸汽压力：0.8 MPa，温度约170℃
单位能耗：~80–100 kg蒸汽/kg水蒸发
出料含水率稳定控制在1.5%–2.0%
设备配备变频驱动、扭矩监测和防抱死保护系统，确保长期稳定运行。
沸腾炉系统
主炉规格依据产量设计，典型尺寸为直径Φ2.8–3.5 m，高度8–10 m，内置三级挡板结构，增强气固接触效率。关键参数包括：
操作温度区间：160–180℃，分区控温
流化风速：0.8–1.2 m/s，风量可调
物料停留时间：20±5 min
热风来源：清洁能源锅炉提供180–200℃热风
煅烧转化率：>95%，β半水相占比>80%
配套旋风分离器回收粗粉回炉再煅，提高收率；尾气经高温布袋除尘（耐温180℃）后排空，排放浓度<10 mg/Nm3。
冷却系统
推荐使用流化床冷却器，具有冷却效率高、不易积料的优点。冷却介质为空气，经初效+中效过滤，避免二次污染。出口物料温度控制在≤60℃，满足安全储运要求。
除尘系统
全线共设五级除尘：
干燥尾气：冷凝+喷淋洗涤+除雾器
煅烧尾气：旋风+高温布袋
冷却与筛分段：脉冲布袋除尘
包装点：小型滤筒除尘
整体排放浓度执行《大气污染物综合排放标准》（GB16297），颗粒物≤10 mg/m3
自动化控制系统
采用DCS或PLC+触摸屏集中控制系统，实现全厂数据采集与联动控制。重点控制回路包括：
干燥机蒸汽压力与温度闭环调节
沸腾炉各区域温度联锁报警
进料量与热风量比例协调
关键设备故障自动停机保护
具备远程监控、历史数据追溯、能耗统计等功能，支持智能化运维。
